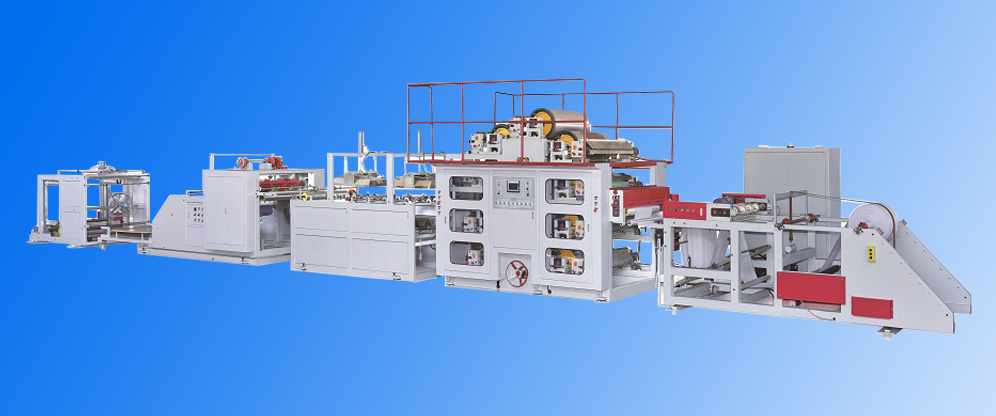

APF系列印刷機
印刷面積 1000 x 700毫米
印刷速度 60-80只/分鐘
印刷類型 雙面9色 5+4
印刷速度 60-80只/分鐘
印刷類型 雙面9色 5+4
產品應用
APF系列印刷機采用輪轉間接式全自動柔版印刷技術，實現編織袋長短尺寸不需要更換滾筒、齒輪。同時采用電眼跟蹤對版技術，一次工藝完成雙面印刷。
該系列印刷機最大顏色為9色，上面5色下面4色。若有特殊需求請提前說明。
該系列印刷機最大顏色為9色，上面5色下面4色。若有特殊需求請提前說明。
主要部件說明
|
數量. |
描述 |
|
1 |
基布牽引放卷機 |
|
|
牽引放卷機配備了帶自動糾偏的雙工位放送裝置，獨特的斜坡電動上卷方式，使用方便。配有自動接布裝置，光電控制不停機更換基布。牽引浮動輪自動控制布基張力。色標電眼跟蹤單面彩膜袋，對第二面進行印刷 放送架規格：800mm 配有氣敏糾偏裝置 放卷電機功率：1.5kw 變頻控制器：1.5kw
|
|
1 |
衛星式印刷系統 |
|
|
本系統采用衛星式設計，柔版印刷，版輥傳墨至移印大滾筒，移印大滾筒壓印布基，一次工藝雙面印刷，套印精準無誤差。版輥不直接接觸布基，保護印版及保持印版清潔。停機時版輥與移印大滾筒自動退開，減少廢袋。停機時油墨電機自動拌墨，保持油墨的均勻度。油墨自動循環系統，便于控制油墨濃度、均勻度。本印刷系統套印精度可橫向和縱向調版，一次校版即可。伺服電機控制送袋長短，確保印刷質量。變頻控制速度快慢，PLC集中控制，保持各系統同步運行。
油墨膠輥：φ100×720，膠層10mm 聚胺脂印刷膠輥 網紋輥精度：220線/英寸 版輥規格：φ420×850 移印大滾輪：φ860×850 油墨電機：0.25hp 配有氣泵控制油墨自動循環 伺服電機: 3kw 剎車離合器: 48Kg 主電機： 3.75kw 變頻控制器： 3.75kw ABB
|
|
1 |
烘干系統 |
|
|
烘干系統獨立與印刷系統，可根據實際控制干燥效果，自動控制系統控制停機時，烘干箱自動退開，保護布基。 恒溫可控烘箱：3kw
|
|
1 |
收卷機 |
|
|
本收卷機采用摩擦收卷，收卷前EPC自動糾偏，自動配重保持收卷布卷平整、扎實。氣缸推料,備用收卷輥自動進入收卷工位，實現不停機自動換卷。
采用氣敏糾偏 收卷機： 臺灣東歷 變頻器： ABB 氣缸推料裝置輕松換布卷
|
技術參數
| 名稱 | 參數 | 備注 |
| 工作速度 | 60-80pcs/min | 以1000mm為標準 |
| 袋寬 | Max 800mm | |
| 袋長 | Max 1200mm | 直接觸摸屏設置，無需更換版輥、齒輪 |
| 切袋公差 | ±1.5mm | |
| 基材規格 | φ1200×800 | |
| 印刷顏色 | 9 | 正面5色反面4色 |
| 制袋規格 | Max 1200×850 | 長×寬 |
| 印刷面積 | Max 1000×700 | 長×寬 |
| 膠版厚度 | 4mm | |
| 整機功率 | 15KW | |
| 外形尺寸 | 12.5m×2m×2.2m |
